双螺杆挤出造粒机_双螺杆挤出造粒机_蚌埠佳德

螺杆挤出造粒机

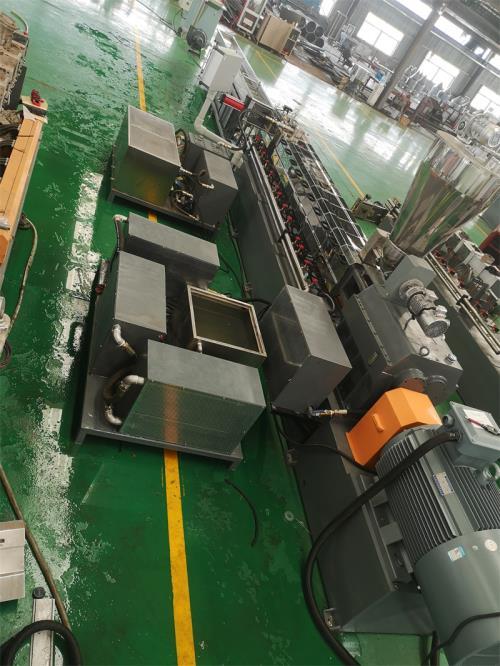

双螺杆挤出造粒机_双螺杆挤出造粒机JDL-65B双螺杆输送带造粒机组一、双螺杆挤出造粒机系统机组技术参数Ⅰ、机器颜色:主机为公司标色;电柜为电脑色Ⅱ、造粒工艺:双螺杆喂料机----- JDL-65B双螺杆挤出机---—-液压板式换网——-拉条机头------12米不锈钢输送带------龙门切粒机------2.5米加长振动筛-----风冷成品料仓-------主机采用:PLC控制Ⅲ、作业物料:PP+PE+50%母粒,产    量:200-300公斤/小时(作业条件不同,产量稍有不同)设备特点:整套设备是环保型,设备不需要接外循环水系统;自带循环冷却统是我公司专利产品,(发明专利号:CN20191131211.最大好处:整套0水排放;无水污染2.双螺杆齿轮箱冷却采用:采用环保冷却系统(环保型:发明专利号:CN201911312134.6)不需要接外循环水冷却,不用徘外水,采用闭环循环系统,不用担心长时间使用水冷却会产生水垢把冷却器堵住,导致齿轮箱损坏3.双螺杆主机水箱冷却系统采用:采用环保冷却系统(环保型:发明专利号:CN201911312134.6)不需要接外循环水冷却,不用徘外水,采用闭环循环系统4.真空泵采用环保冷却系统(环保型:发明专利号:CN201911312115.3)不需要接外循环水冷却,不用徘外水,采用闭环循环系统,节约水成本:2.2KW真空泵是每小时用水量是:0.25立方,24小时*0.25立方*300天* 3元水费=5400元水费/年5.节能:普通筒体筒体冷却;例如:第5区温度超高;这是电子阀导通;第5区冷却回水就会影响第六区和第四区的温度下降;就会导致第四六区加温;这种情况会一直循环出现;导致电费浪费;我们现在采用环保型就彻底解决这个问题;我们设备比同类设备节能:10-15%电费6.减少成本:水池尺寸及成本:3米*3米*2.5米冷却水池;60立方冷却水塔及4KW高压水泵2台及管道,6-8天施工 大概能减少投资成本:12万左右二、机组配置(一)双螺杆喂料系统;1)双螺杆喂料机; 电机功率:1.5kw;调速控制:“三晶或罗宾汉”变频调速器2)料斗加V型搅拌;电机:0.55kw;每分钟:1-2/转(二)JDL-65B双螺杆挤出1、高扭矩减速箱高扭减速箱,减速及扭矩分配部分合为一体,结构紧凑;输出轴转速:500rpm;输入轴转速:1480rpm;滚针轴承选择日本“IKO”,轴承减速扭矩分配系统的径向轴承均为日本NSK轴承;齿轮采用优质合金材料,精度按ISO1328-1995圆柱齿轮精度制造,齿轮全部采用渗碳淬火硬齿面。采用专用磨齿软件对齿轮进行齿廓修整,保证齿轮强度,齿向载荷均匀,强度高,噪音低,振动低;润滑油型号为:150#中负荷齿轮油(油品需客户自购)2)减速箱冷却系统;油泵功率:1.1kw;采用环保风冷却系统(环保型:发明专利号: CN201911312134.6)不需要接外循环水冷却,不用徘外水;采用闭环循环系统3、主机1)交流电机;功率:75kw;利多”电机,三晶或罗宾汉变频调速器4、螺杆:特殊螺杆1)直径:φ62.4mm;长径比44:1;双螺杆挤出造粒机螺杆为积木式结构;分为输送螺块、混炼螺块、捏合螺块以及反旋螺块;螺杆组件串联式排列组合;2)芯轴:采用高韧性、高抗弯、高强度的优质合金钢40CrNiMoA,调质硬度HB300-350;螺纹元件与芯轴为渐开线联接;强度高,承载负荷大,拆装组合方便;3)螺纹元件材质为优质高速工具钢6542,高温真空淬火热处理;整体硬度:HRC60-64;螺杆元件通过加工中心制作,由曲面成型磨加工;5、料筒1)材质:45#钢为基体,∞内孔采用优质双合金衬套;共十节,L=240mm/节,第一节筒体为进料筒体,第六筒体为自然排气口,第十节筒体为抽真空;其余筒体为闭口筒体;筒体采用软水冷却;2)加热区段:进料区不加热,其他采用优质铸铝加热器。6、水冷却系统1)水泵泵电机功率:0.55kw;自动控水电磁阀;手动阀用铜闸阀控制;加大水流量,2)采用环保风冷却系统(环保型:发明专利号:CN201911312134.6)不需要接外循环水冷却,不用徘外水;采用闭环循环系统7、真空泵采用环保冷却系统(环保型:发明专利号

CN201911312115.3)不需要接外循环水冷却,不用徘外水,采用闭环循环系统,节约水成本:2.2KW真空泵是每小时用水量是:0.25立方,24小时*0.25立方*300天* 3元水费=5400元水费/年8、液压板式换网:1)换网器,板式过滤自动换网器,流量截面为圆形;2)液压缸、液压站等一套,采用YA-N46抗磨46#液压油;(油品需客户自行采购)9、机头装置:1) 热电偶与压力传感器分开安装,分别用于检测温度和压力(三)风冷输送带造粒辅机1)网带输送机基本技术参数: L=12000mm,B=500mm,H=700+/-50mm,V=40m/min,输送带采用链条传动网带,网丝链条为不锈钢, 电机功率为0.37KW 采用三晶变频调速器双螺杆挤出造粒机

双螺杆造粒机 http://bbjdh.com/contents/433/124.html

动力采用蜗轮减速电机,机架采用3mm厚碳钢板折弯制作;两段结构,支腿采用碳钢矩形管制作,配调节脚杯15个冷却风机;风机功率为0.150KW,风机两组一个控制3)龙门切粒机:壹台,功率5.5kw,采用三晶或海菲克,变频调速器;切粒机动刀刀口采用钨钢材质4加长振动筛:一台,L=2.5m,电机采用:震动专用电机;震动量可以调节大小:电机功率率:0.55KW两台;振动筛筛网采用三层分离物料;大孔直径φ8mm,小孔直径φ2.5mm,不锈钢材质,5)风吹料仓:一套,1m料仓一件,不锈钢材质;采用φ130mm不锈钢管联接;4kw物料输送风
